Patrové regály a skladové plošiny na míru

Q: Co je patrový sklad a kdy dává smysl jeho realizace?

Patrový sklad je robustní modulární ocelová konstrukce, která tvoří jedno nebo více pochozích pater uvnitř stávajícího objektu. Realizace dává největší smysl v provozech, kde je k dispozici dostatečná světlá výška (světlá výška stropu haly) a není možné nebo ekonomické rozšiřovat půdorys budovy. Umožňuje znásobit skladovou kapacitu bez nutnosti stavebního povolení.

Q: Jak probíhá realizace patrového skladu? Co je na klíč a co musí připravit zákazník?

Realizace probíhá kompletně na klíč. Zahrnuje bezplatné zaměření prostoru naším technikem, vypracování technického 2D návrhu, kalkulaci, výrobu, dopravu, odbornou montáž certifikovaným týmem a výchozí revizní zprávu. Zákazník musí zajistit vyklizený a přístupný prostor pro montážní techniku, staticky vhodnou a rovnou betonovou podlahu a případnou součinnost v oblasti návazných prací (úpravy osvětlení pod patrem, požární čidla, elektroinstalace).

Q: Jaká je nosnost patrového skladu?

Nosnost se vždy projektuje individuálně. Podlaha pochozího patra (ocelové rošty/panely) disponuje nosností od 300 kg do 600 kg na metr čtvereční. Orientační nosnost jednoho integrovaného regálového sloupce se pohybuje od 2 500 kg do 11 100 kg a samotné ukládací úrovně (police či nosníky) unesou v závislosti na zvoleném systému 300 až 3 000 kg.

Q: Jak je zajištěn přístup a manipulace se zbožím mezi patry?

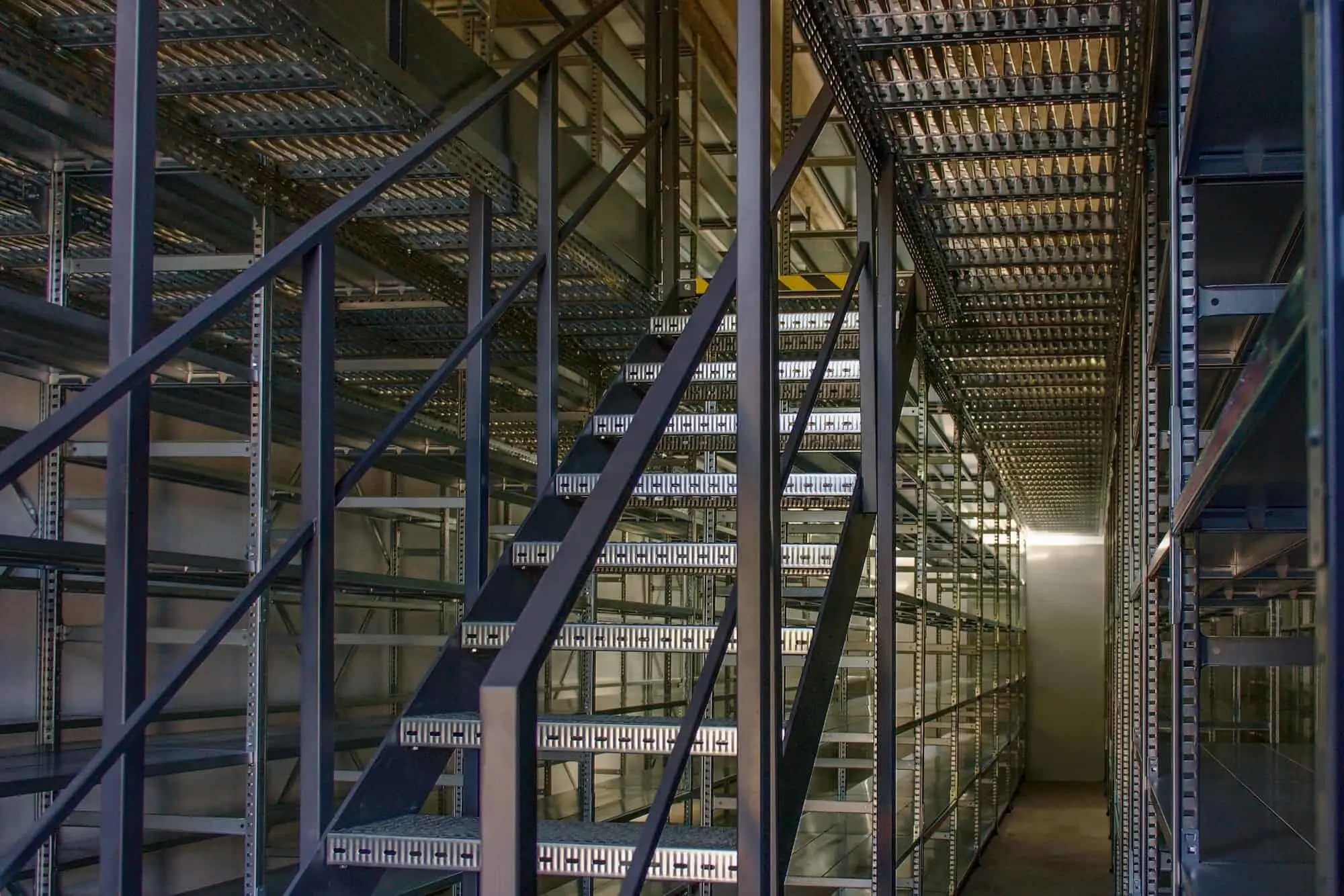

Fyzický přístup personálu do vyšších pater zajišťují integrovaná ocelová schodiště splňující bezpečnostní normy, případně průmyslové výtahy a zdvihací plošiny. Pro bezpečnou vertikální manipulaci s materiálem a paletami pomocí vysokozdvižných vozíků (VZV) instalujeme dedikovaná předávací místa osazená samovratnými bezpečnostními brankami, které chrání obsluhu v patře před pádem.

Q: Lze patrový sklad v budoucnu rozšířit nebo upravit?

Ano, patrové sklady a plošiny navrhujeme jako kompletně modulární ocelové systémy. To umožňuje budoucí rozšiřování pochozí plochy, přístavbu dalších regálových řad, změnu dispozičního uspořádání uliček nebo doplnění dalších schodišť a branek. Jakékoliv strukturální změny však vždy podléhají našemu novému statickému posouzení s ohledem na bezpečnost a limity podlahy.

Q: Podléhají patrové regály pravidelným revizím a kontrolám?

Ano, jakožto nosné ocelové konstrukce vysokého zatížení podléhají patrové sklady přísným zákonným kontrolám podle normy ČSN EN 15635 a předpisů BOZP. Doporučuje se týdenní vizuální kontrola interní obsluhou (zaměřená na poškození sloupů, nosníků, zábradlí a kotvení) a minimálně 1x ročně je legislativně povinná technická revize certifikovaným revizním technikem. Výchozí revizi dodáváme v ceně montáže na klíč a následně poskytujeme pravidelné zákonné revize po celé ČR.

Rozšíříme kapacitu vašeho skladu, archivu nebo dílny – na klíč

Navrhujeme a realizujeme patrové regály, skladová patra, mezaniny a skladové plošiny, které výrazně zvyšují využití výšky skladu nebo archivu bez nutnosti stavebních úprav. Každé řešení přizpůsobujeme konkrétnímu provozu, nosnosti i manipulační technice. Zajišťujeme kompletní realizaci na klíč včetně zaměření, dopravy, montáže a revize.

Parametry

Maximální využití prostoru až do výšky 10 metrů

Výrazné zvýšení skladové kapacity při zachování přehledné obsluhy

Vysoká stabilita a nosnost konstrukce včetně podlah i ukládacích úrovní

Řešení na míru a realizace na klíč (zaměření, návrh, doprava, montáž a revize)

Certifikace a bezpečnost

Profi řešení na míru

Servis a náhradní díly

Pro cenovou nabídku nás prosím kontaktujte

Realizace na klíč: návrh, doprava, montáž 4 týdny

Nezávazně poptat

Obsah

Parametry

Popis

Normy

Montáž

Revize

Konstrukce

Služby

Recenze

Dotazy

Technické parametry patrových regálů

Jelikož patrové sklady navrhujeme na míru, jejich technické parametry se vždy odvíjejí od zvolené konstrukce, typu použitých regálů, způsobu využití úložných úrovní a plánované manipulační techniky.

V tabulce níže uvádíme orientační technické parametry, které vycházejí z vlastností jednotlivých typů regálů a konstrukčních prvků skladových plošin.

Typy patrových skladů a plošin

Nabízíme několik základních typů patrových skladů, které se liší konstrukčním řešením, nosností i způsobem ukládání materiálu. Každý patrový sklad navrhujeme individuálně podle vašich potřeb a podmínek provozu.

Skladové plošiny z válcovaných ocelových profilů

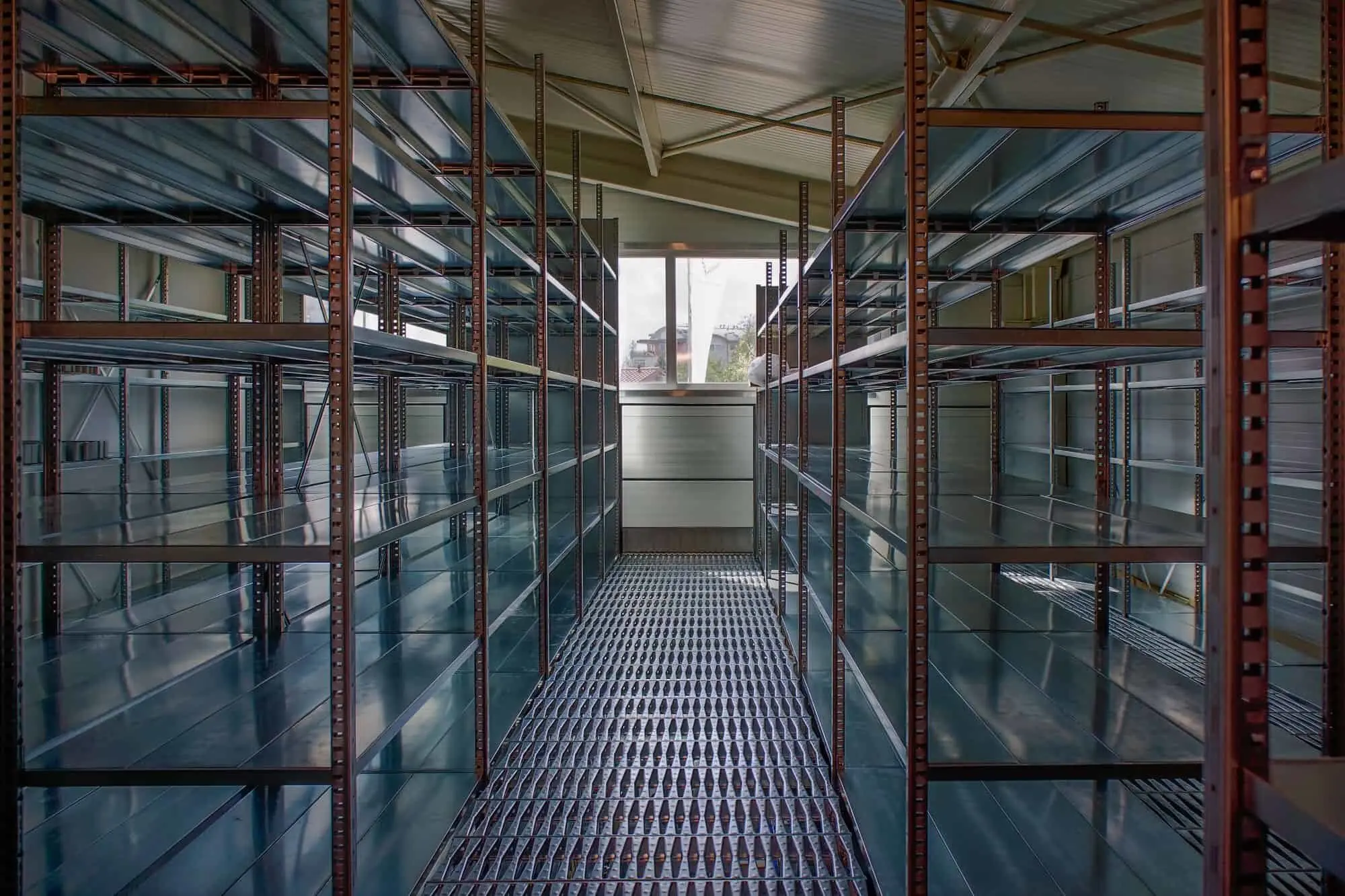

Patrové sklady z kovových policových regálů

Patrové sklady z širokorozpěťových zátěžových regálů

Patrové sklady z paletových regálů

Patrové sklady s kombinací různých typů regálů včetně konzolových

Výška

až 10 000 mm

Nosnost pochozího patra

až 600 kg/m2

Hloubka

na míru

Nosnost jednoho regálu (dle typu)

1 500 – 11 100 kg

Šířka

na míru

Nosnost ukládací úrovně (dle typu)

250 – 3 000 kg

Přestavitelnost polic / nosníků

25 – 75 mm

Materiál

zinkovaná a/nebo lakovaná ocel / válcované profily

Poptávka

Nezávazná poptávka. Odpovíme do 1 dne.

Detailní popis a použití patrových skladů

Patrové sklady představují efektivní řešení pro maximální využití výšky skladových a výrobních prostor bez nutnosti stavebních úprav. Díky modulární ocelové konstrukci umožňují vytvoření jednoho či více pochozích pater, která výrazně navyšují skladovou kapacitu při zachování přehledného a bezpečného provozu.

Konstrukci patrových skladů navrhujeme individuálně podle konkrétního prostoru, požadované nosnosti a způsobu manipulace se zbožím. Systém lze realizovat jako regálové patro, samostatnou skladovou plošinu nebo kombinaci s policovými, konzolovými či paletovými regály. Řešení je vhodné jak pro ruční obsluhu, tak pro napojení na manipulační techniku prostřednictvím předávacích míst.

Hlavní výhody patrových skladů

Maximální využití výšky skladu bez rozšiřování půdorysu.

Vysoká stabilita a nosnost konstrukce včetně podlahy patra.

Modulární systém umožňuje budoucí rozšíření nebo přestavbu.

Přímý a bezpečný přístup ke skladovanému zboží.

Schodiště, předávací branky a další příslušenství vyrábíme na míru.

Možnost instalace osvětlení přímo do konstrukce skladu.

Použití patrových skladů

Sklady a logistika – distribuční centra, e-shopy, velkoobchody.

Výroba a průmysl – výrobní haly, montážní provozy, technické sklady.

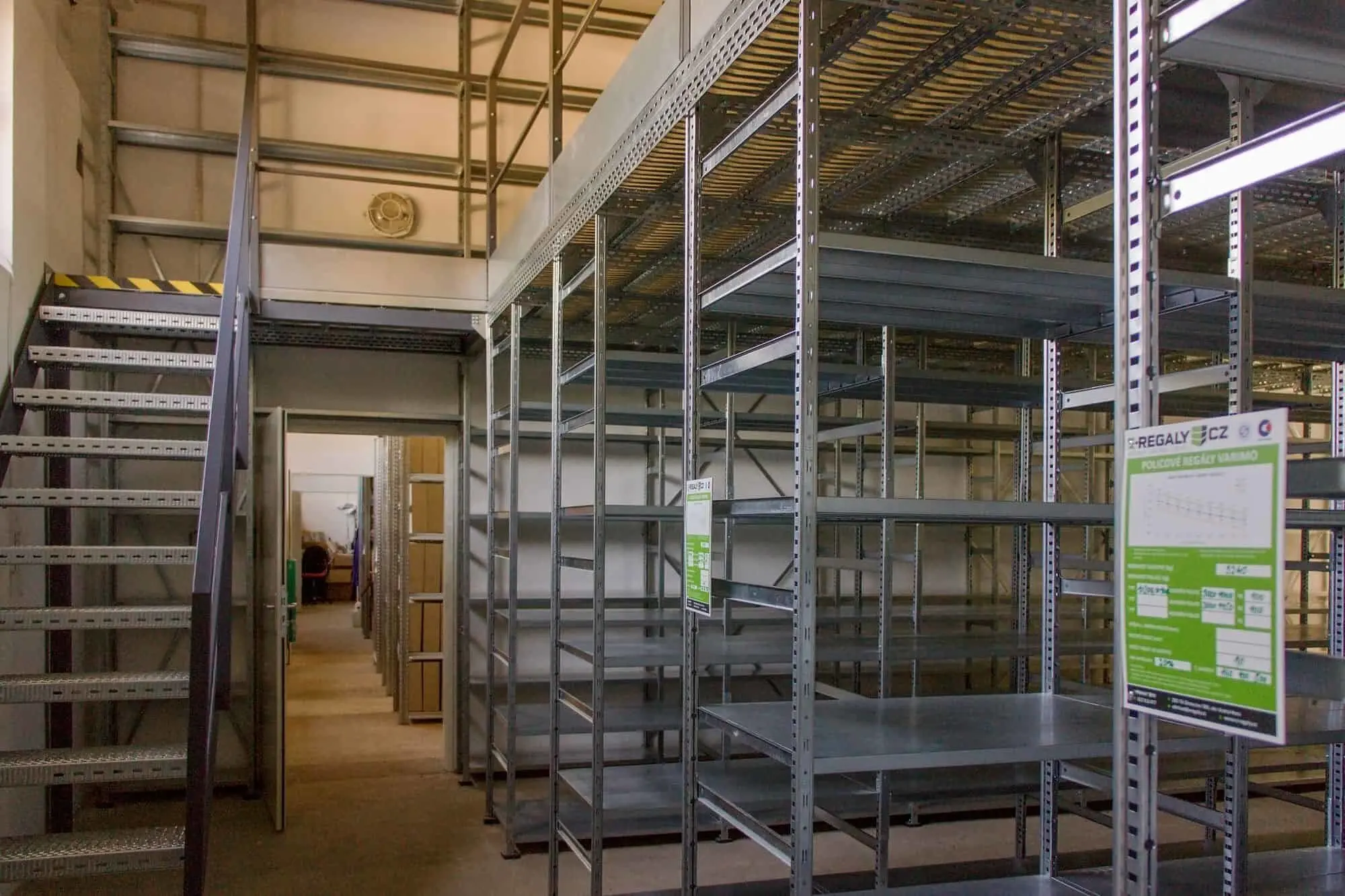

Archivy a provozní prostory – archivy dokumentů, náhradních dílů a materiálu.

Poptávka

Nezávazná poptávka. Odpovíme do 1 dne.

Normy pro patrové regály

Nosné konstrukce i použité regály v patrových skladech splňují všechny důležité evropské normy pro skladovací systémy:

Hlavní normy pro patrové regály a sklady

ČSN EN 1990 – Eurokód: Zásady navrhování konstrukcí

ČSN EN 1991-1-1 – Eurokód 1: Zatížení konstrukcí

ČSN EN 1993-1-1 – Eurokód 3: Navrhování ocelových konstrukcí

Normy pro regálovou část a provoz

ČSN EN 15512 – Návrh regálových systémů

ČSN EN 15620 – Tolerance a deformace

ČSN EN 15629 – Specifikace skladovacího systému

ČSN EN 15635 – Používání, kontroly a údržba

Montáž a rozšíření regálů

Odborná montáž patrových regálů a skladových plošin

Patrové regály a skladové plošiny jsou nosné ocelové konstrukce, které výrazně zatěžují podlahu i prostor objektu. Z tohoto důvodu vyžadují odborný návrh, profesionální montáž a přesné kotvení v souladu s platnými normami a bezpečnostními předpisy.

Součástí realizace je:

odborná montáž patrové konstrukce dle schváleného návrhu,

správné ukotvení nosných prvků k typu podlahy,

instalace bezpečnostních prvků (zábradlí, branky, ochrany sloupů, okopové plechy),

výchozí revize patrového skladu a zaškolení obsluhy (v ceně).

Více o montáži

Poptávka

Bezpečnost a normy

Patrové sklady navrhujeme a realizujeme v souladu s platnými normami ČSN EN 15512, 15620, 15629 a 15635. Díky tomu splňují požadavky na nosnost, stabilitu, bezpečný provoz i pravidelné revize.

Možnosti rozšíření patrových regálů

Patrové sklady jsou modulární systémy, které umožňují budoucí rozšíření nebo úpravy podle vývoje provozu. Konstrukci lze doplnit o další ukládací úrovně, regály, schodiště nebo bezpečnostní prvky – vše vždy vyrobeno na míru vašemu konkrétnímu provozu.

Menší úpravy lze řešit doplněním kompatibilních modulů,

u větších rozšíření doporučujeme nový odborný návrh s ohledem na nosnost konstrukce, provozní zatížení a způsob manipulace.

V případě plánovaného rozšíření patrového skladu vám zdarma zajistíme zaměření prostoru, konzultaci a návrh optimálního řešení.

Nezávazně Poptat

Revize patrových regálů

V rámci realizace patrového skladu na klíč máte 1. výchozí revizi v ceně!

Další pravidelné kontroly patrových regálů jsou nezbytné pro zajištění bezpečného provozu a splnění požadavků platných norem. Doporučujeme provádět pravidelnou (týdenní) vizuální kontrolu obsluhou zaměřenou na poškození nosné konstrukce, sloupů, kotvení a pojistných prvků.

Odborná technická revize prováděná kvalifikovaným technikem minimálně 1× ročně ověřuje stav nosné konstrukce, správné zatížení regálu a celkovou provozní bezpečnost v souladu s normou EN 15635 a požadavky BOZP. Revize pomáhá předcházet haváriím, prodlužuje životnost regálu a je součástí odpovědného provozu skladu.

Více o revizi regálů

Nezávazná poptávka

Konstrukce a doplňky

Patrové regály a skladové plošiny jsou navrženy jako robustní ocelové konstrukce, která zajišťují vysokou stabilitu, nosnost a bezpečný provoz. Systém je modulární a umožňuje kombinaci regálových prvků, pochozích ploch a bezpečnostních doplňků tak, aby odpovídal provozním i bezpečnostním nárokům daného skladu.

Konkrétní skladbu konstrukčních prvků a doplňků vždy navrhujeme na základě zaměření prostoru a provozních požadavků, aby bylo dosaženo maximální bezpečnosti a funkčnosti.

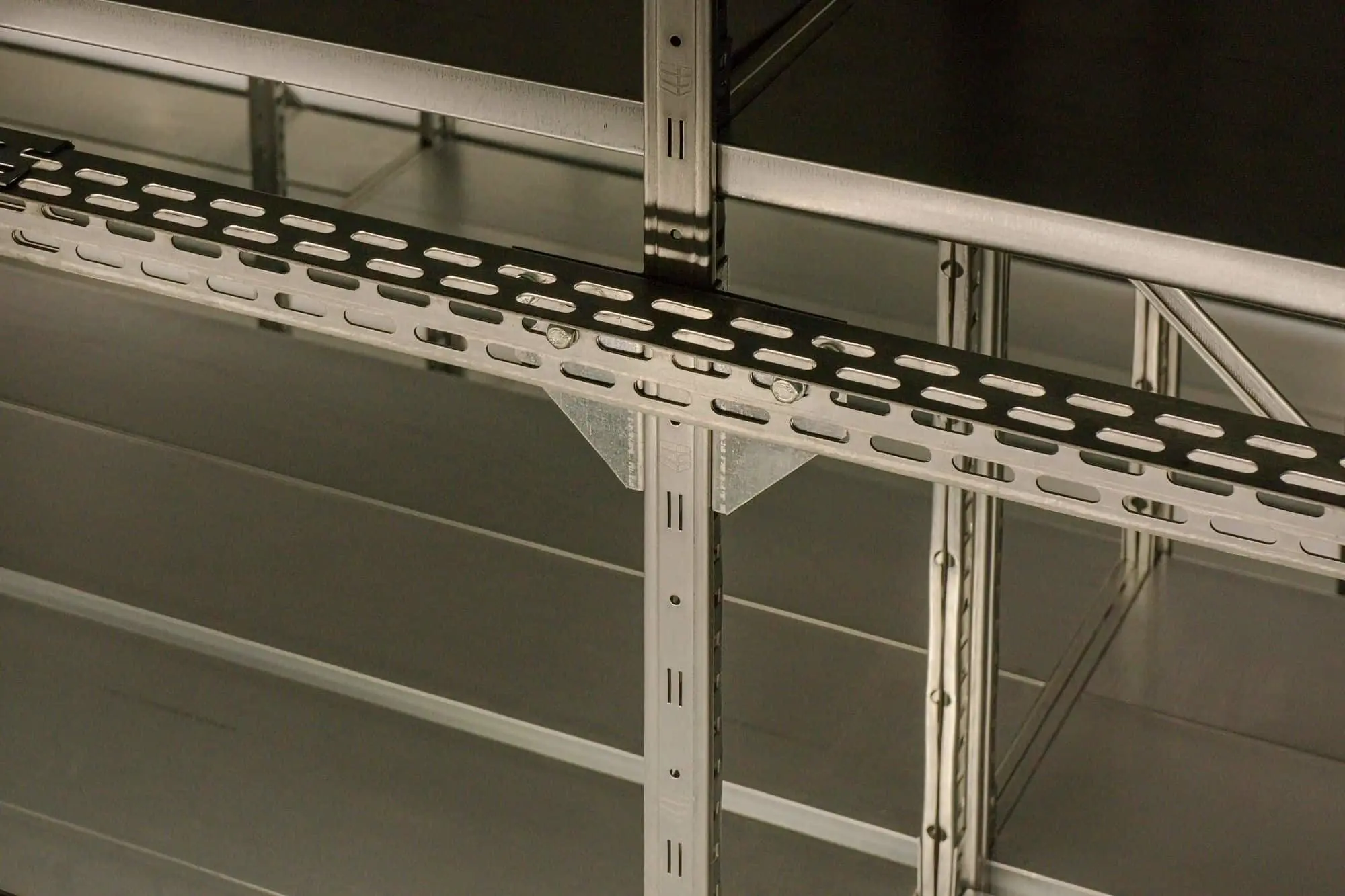

Nosná konstrukce

Ocelová konstrukce navržená individuálně podle rozměrů objektu a požadované nosnosti.

Možnost provedení jako regálové patro, samostatná skladová plošina nebo kombinované řešení.

Přesné kotvení do podlahy dle typu konstrukce a statického návrhu.

Nezávazně Poptat

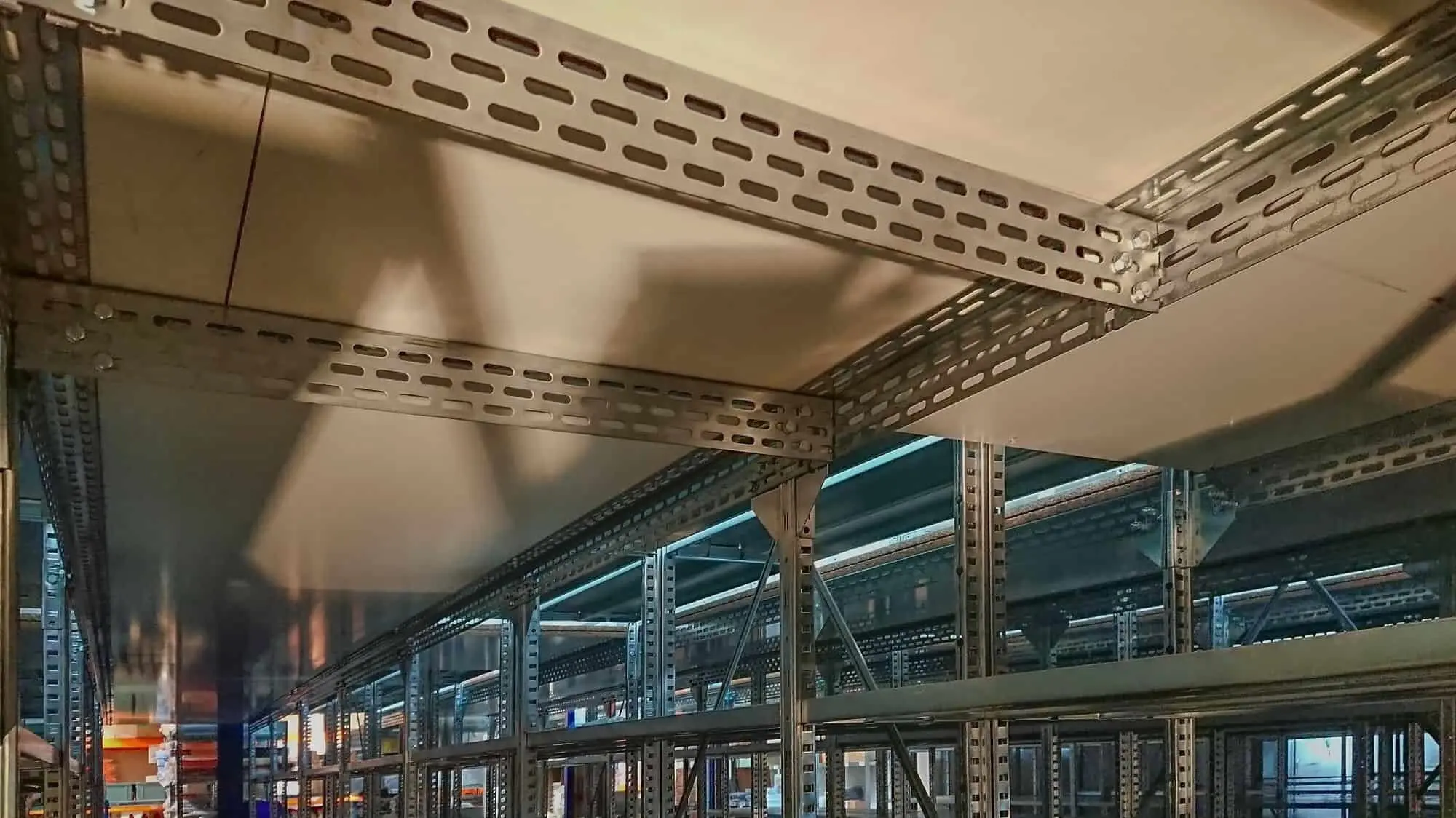

Patrový sklad - detail konstrukce a podlahy | Eregaly.cz

Podlahy a přístupové prvky

Pochozí podlahy dle typu provozu (např. ocelové rošty nebo plné panely).

Přístup do patra pomocí schodiště, případně výtahu nebo zdvihacího zařízení.

Předávací místa a branky pro bezpečnou manipulaci se zbožím mezi patry.

Nezávazně Poptat

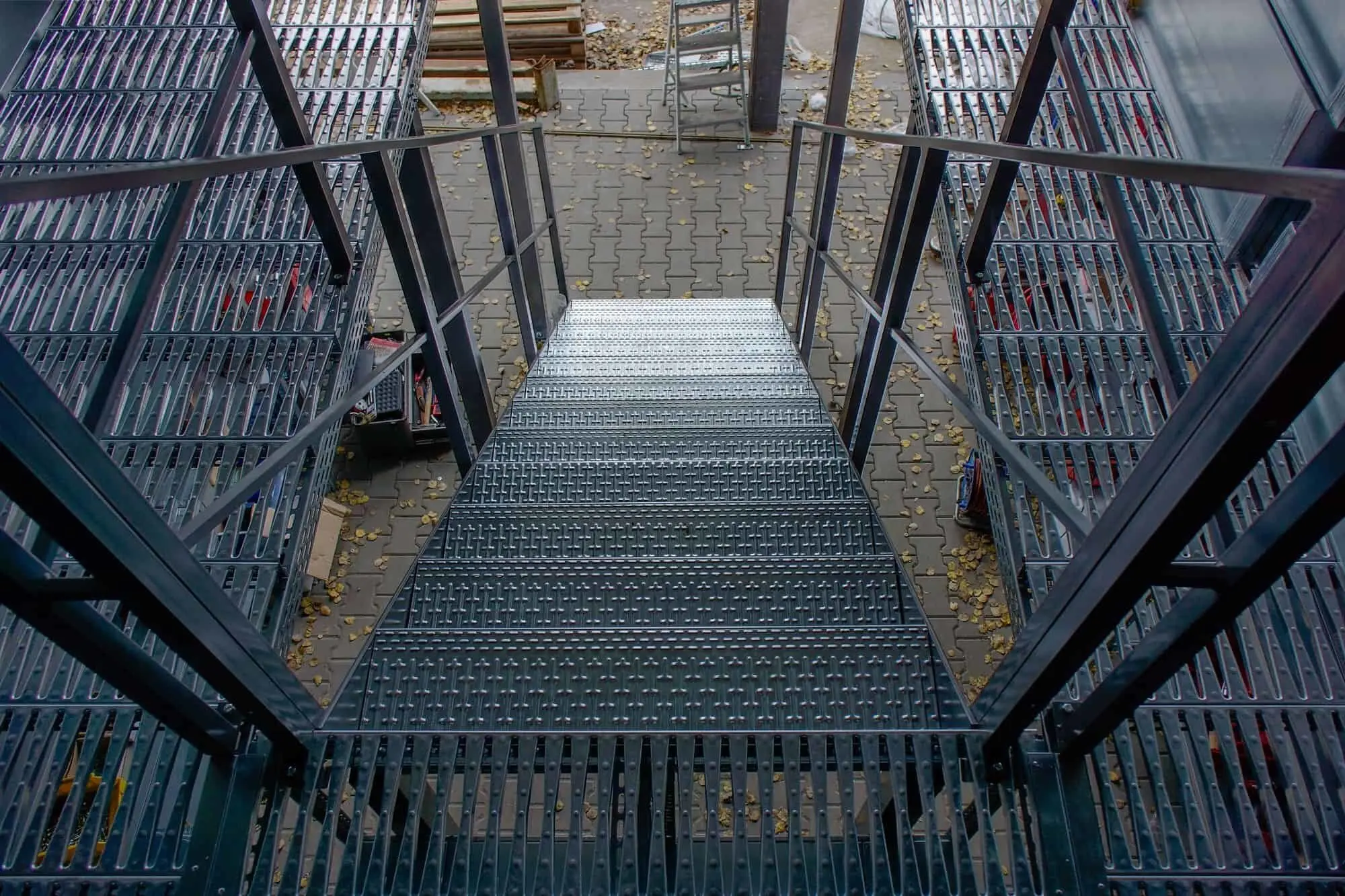

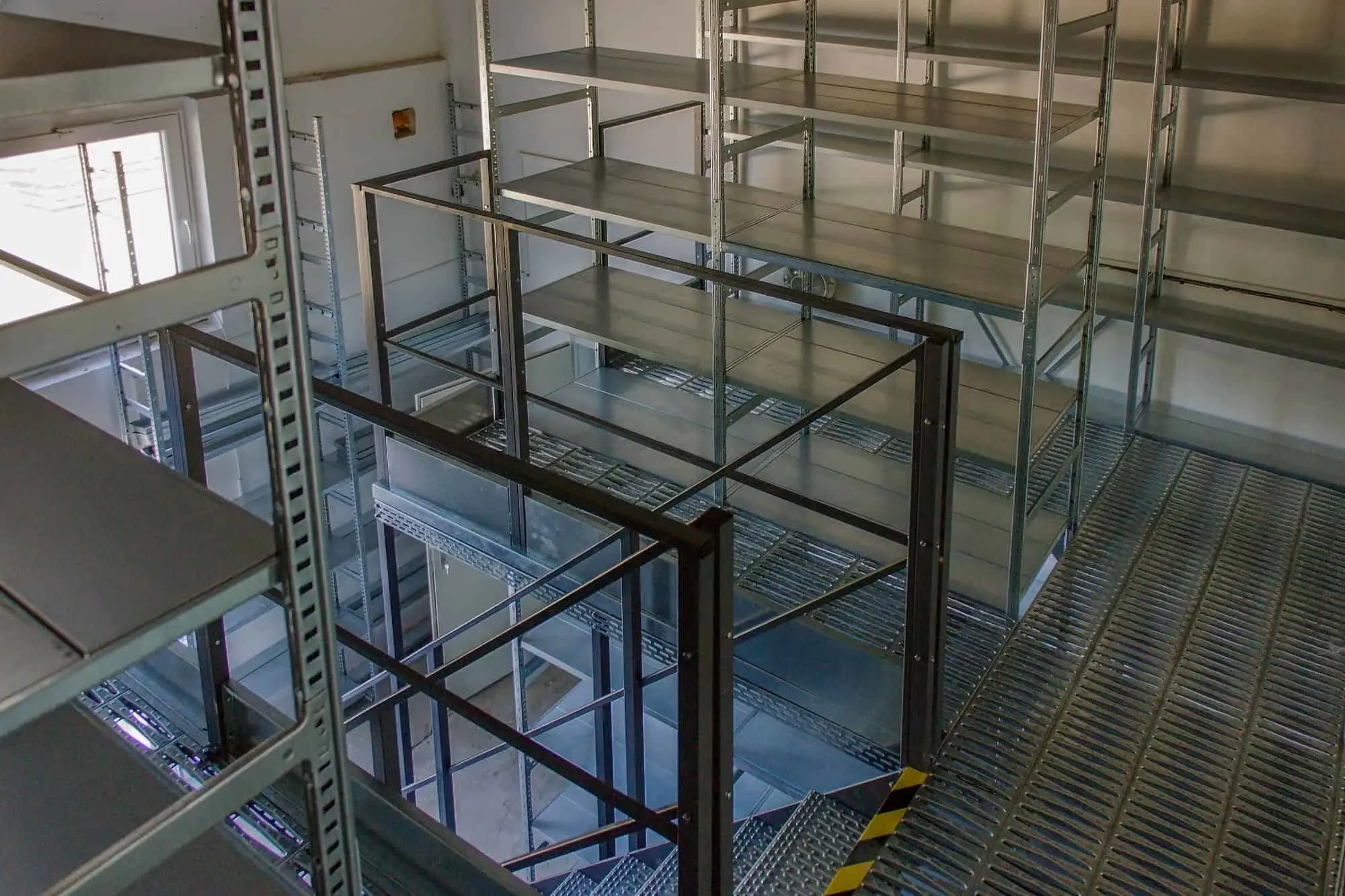

Patrový sklad - schodiště a pochozí patro | Eregaly.cz

Služby

Zajistíme vám odborné zaměření, návrh, dopravu, montáž i revizi regálů. Můžete vybírat jednotlivé služby dle potřeby, nebo využít všechny a nechat si zařídit sklad nebo archiv na klíč.

Součástí služeb je také odborné poradenství a konzultace. Všichni členové našeho týmu mají s produkty bohaté zkušenosti a budou se vám rádi věnovat.

Nezávazná poptávka

Zaměření a návrh ZDARMA

Na zaměření přijedeme bezplatně za vámi. Zaměření, návrh a kalkulaci dodáme do 14 dnů od poptávky!

Doprava a montáž

Zajistíme dopravu i odbornou montáž v domluveném termínu.

Revize a servis

Součástí montáže je 1. revize v ceně. Provádíme pravidelné zákonné revize regálů a profesionální servis.

Návody a dokumentace

Stáhněte si potřebné dokumenty ve formátu PDF.

Montážní návod

PDF 132 kB – pro stažení klikněte na ikonu.

Technická dokumentace

PDF 132 kB – pro stažení klikněte na ikonu.

Často kladené dotazy

Co je patrový sklad a kdy dává smysl jeho realizace?

Patrový sklad je ocelová konstrukce, která tvoří jedno nebo více pochozích pater uvnitř skladu. Dává smysl zejména tam, kde je k dispozici dostatečná světlá výška a není možné nebo účelné rozšiřovat sklad do půdorysu.

Jak probíhá realizace patrového skladu? Co je na klíč a co musí připravit zákazník?

Realizace patrového skladu probíhá formou dodávky na klíč. Proces začíná odborným zaměřením přímo na místě realizace, kde posoudíme prostorové možnosti, nosnosti, způsob manipulace i provozní požadavky. Na základě zaměření připravíme technický návrh patrového skladu včetně dispozičního řešení, nosností a bezpečnostních prvků. Následně zpracujeme přehlednou cenovou kalkulaci a po jejím odsouhlasení domluvíme termín výroby, dopravy a montáže.

Součástí dodávky na klíč je zajištění výroby, dopravy na místo realizace, odborné montáže certifikovaným týmem a také výchozí revize patrového skladu, která je zahrnuta v ceně. Zákazník tak získává kompletní a bezpečné řešení odpovídající platným normám bez nutnosti řešit jednotlivé kroky samostatně.

Ze strany zákazníka je nutné zajistit zejména připravený prostor pro montáž (vyklizení a přístupnost), nosnou a rovnou podlahu, případně stavební připravenost dle domluvy (např. úpravy osvětlení, požárních prvků nebo elektroinstalace). Zákazník dále poskytuje základní provozní informace o ukládaném materiálu a manipulační technice, aby návrh patrového skladu plně odpovídal reálnému využití.

Jaká je nosnost patrového skladu?

Nosnost patrového skladu se vždy stanovuje individuálně podle návrhu konstrukce, typu podlahy patra a způsobu využití. Návrh vychází z konkrétního zatížení a splňuje požadavky platných norem.

Orientačně lze říci, že nosnost jednohou regálového sloupce v rámci patrového skladu se pohybuje od 2 500 kg do 11 100 kg. Nosnost ukládacích úrovní (polic, nosníků) od 300 kg do 3000 kg.

Podlaha pochozího patra má nosnost od 300 kg do 600 kg.

Jak je zajištěn přístup a manipulace se zbožím mezi patry?

Přístup do patra je řešen schodištěm, případně výtahem nebo zdvihacím zařízením. Manipulace se zbožím probíhá přes předávací místa s bezpečnostními brankami, případně pomocí další techniky dle provozu.

Lze patrový sklad v budoucnu rozšířit nebo upravit?

Ano, patrové sklady jsou navrhovány jako modulární systémy. Umožňují budoucí rozšíření, změnu dispozice nebo doplnění dalších prvků, vždy s ohledem na nosnost a bezpečný provoz.

Podléhají patrové regály pravidelným revizím a kontrolám?

Ano, patrové regály a skladové plošiny podléhají pravidelným kontrolám a revizím, přičemž odbornou revizi může provádět pouze vyškolený technik.

Kontroly se provádějí v souladu s normou ČSN EN 15635, která stanovuje povinnost pravidelných odborných prohlídek skladovacích zařízení. Standardně se doporučuje provádět odbornou kontrolu alespoň jednou ročně, přičemž interval může být upraven podle provozního zatížení a způsobu používání.

Součástí realizace je výchozí revize v ceně a zaškolení obsluhy.
Více o revizích regálů se dozvíte zde.
