Slovník pojmů – regály, skladové systémy a technické termíny

Nevíte si rady s odbornými názvy, které používáme u našich produktů nebo v technické dokumentaci? Připravili jsme pro vás přehledný slovník pojmů ze světa skladování, kovových regálů a příslušenství. Každý pojem je stručně vysvětlen a doplněn o praktický význam pro vaše skladové řešení.

Montáž skladových profi regálů - E-REGALY.CZ

Kategorie pojmů

Obecné pojmy

Policové regály

Paletové regály

Průmyslové regály

Patrové regály

Posuvné regály

Obecné pojmy

Modulární systém

Konstrukce regálu navržená pro maximální variabilitu. Umožňuje regály libovolně spojovat z jednotlivých dílů a modulových celků do nekonečných řad, rozšiřovat o další pole nebo měnit výšku polic v čase bez nutnosti vrtání.

Bezšroubové spojení: Většina moderních systémů využívá tzv. háčkové spoje, kdy se nosníky nebo police jednoduše zacvaknou do perforací ve stojinách. To výrazně urychluje montáž i případnou přestavbu skladu.

Statické zatížení

Statické zatížení označuje dlouhodobé, neměnné zatížení regálu, typicky při archivaci dokumentů nebo skladování materiálu bez časté manipulace.

Dynamické zatížení

Dynamické zatížení vzniká při časté manipulaci se zbožím, například v dílnách nebo expedici. Regály pro dynamické zatížení musí mít dostatečnou rezervu nosnosti a stability.

Kotvení regálů

Proces pevného spojení regálové konstrukce s podlahou skladu. Kotvení se provádí pomocí mechanických nebo chemických kotev přes patky stojin.

Kdy je kotvení povinné: Stabilita regálu musí být zajištěna vždy, pokud je poměr výšky k hloubce regálu vyšší než doporučený limit (obvykle 4:1 nebo 5:1). U paletových regálů a systémů obsluhovaných technikou je kotvení nezbytným bezpečnostním standardem bez ohledu na výšku.

Maximální průhyb (L/200)

Technický parametr, který definuje bezpečné prohnutí nosníku nebo police při plném zatížení.

Standard výpočtu: U paletových regálů se standardně počítá s hodnotou L/200. To znamená, že u nosníku o délce 2700 mm je povolený průhyb maximálně 13,5 mm.

Vizuální kontrola: Pokud je průhyb viditelný i po vyložení zboží (trvalá deformace), regál je přetížený nebo poškozený a musí být vyřazen z provozu do provedení opravy.

Naši technici při revizích provádějí měření těchto hodnot, aby garantovali bezpečnost vašeho provozu.

Norma EN 15635 (Ocelové statické skladovací systémy)

EN 15635 je evropská norma, která stanovuje přísné požadavky na bezpečný provoz, kontrolu a údržbu skladových regálů. Tato norma definuje odpovědnosti provozovatele za bezpečnost skladu a ukládá povinnost pravidelně sledovat technický stav zařízení.

Povinná revize: Podle této normy musí být u všech regálových systémů prováděna odborná technická kontrola minimálně jednou za 12 měsíců. Tuto revizi musí provádět osoba s odpovídající kvalifikací (revizní technik).

Proč je to důležité: Pravidelná kontrola identifikuje skryté poškození (např. po nárazu vozíku), které by mohlo vést ke zřícení regálu. Protokol o revizi je navíc klíčovým dokumentem pro pojišťovny a inspektorát bezpečnosti práce (BOZP).

Naše služby: Zajišťujeme kompletní revize regálů, školení obsluhy a dodávku bezpečnostních tabulek s nosnostmi v souladu s touto normou.

Štítky s nosností a značení regálů

Informační tabulka, která musí být trvale a viditelně umístěna na každé regálové sestavě. Obsahuje klíčové údaje o maximálním zatížení police (úrovně), celého regálového pole a základní bezpečnostní pokyny. Chybějící nebo nečitelné štítky jsou jednou z nejčastějších závad při kontrolách BOZP a inspektorátu práce.

Naše standardy: Naše firma standardně vybavuje všechny regálové systémy odpovídajícími štítky ihned po dokončení montáže.

Servis a revize: Kontrola a případná aktualizace štítků (při ztrátě či poškození) je také automatickou součástí každé naší odborné revize, aby váš sklad byl vždy v plném souladu s platnými předpisy.

Pozinkovaný vs. lakovaný povrch regálů

Povrchová úprava určuje odolnost regálu vůči vnějšímu prostředí a jeho estetický vzhled:

Pozinkovaný povrch (Sendzimir): Ideální volba pro průmyslové sklady, dílny a vlhčí prostory. Nabízí vysokou mechanickou odolnost proti poškrábání a vynikající ochranu proti korozi.

Lakovaný povrch (Prášková barva / Komaxit): Využívá se především v prodejnách, showroomech nebo kancelářích, kde je kladen důraz na design. Lakované regály lze dodat v široké škále barev RAL, aby ladily s firemní identitou.

Policové regály

Policový regál

Policový regál je úložný systém určený pro skladování kusového zboží, dokumentů, materiálu nebo nářadí. Skládá se z nosné konstrukce (stojin) a vodorovných polic. Oproti paletovým regálům je určen především pro ruční manipulaci s přímým přístupem obsluhy.

Nosnost: Standardní policové regály nabízejí nosnost od 50 kg do 300 kg na jednu polici v závislosti na typu konstrukce a rozměrové konfiguraci regálu.

Stojina policového regálu

Stojina je svislá nosná část regálu, která přenáší zatížení z polic do podlahy. Obvykle se vyrábí z ocelového profilu a její tloušťka a tvar mají zásadní vliv na nosnost a stabilitu regálu.

Police

Police je vodorovná plocha regálu určená k uložení zboží nebo materiálu. Může být plechová, dřevotřísková, MDF nebo drátěná. Typ police se volí podle způsobu použití, hmotnosti uloženého materiálu a prostředí.

Základní pole

Základní pole je samostatně stojící regál, který obsahuje oba krajní rámy (2 x 2 stojiny). Slouží jako výchozí modul pro další rozšiřování regálové řady.

Přídavné pole

Přídavné pole je rozšiřující regál, který se připojuje k základnímu regálovému poli tak, že sdílí rám na jedné straně. Díky tomu je rozšíření regálové sestavy prostorově i finančně úspornější a umožňuje vytvářet profesionální regálové sestavy a „nekonečné regály“.

Kovové policové regály VARIMO - vhodné do skladu, archivu i dílny

Kovové policové regály VARIMO se zbožím ve skladu

kOVOVÉ POLICOVÉ REGÁLY

Paletové regály

Paletový regál

Paletový regál je skladový regálový systém určený pro ukládání zboží na paletách. Manipulace s nákladem probíhá pomocí vysokozdvižné techniky (VZV, retrak, reach truck). Používá se zejména ve skladech, logistických centrech a výrobních provozech.

Příhradový regál

Příhradový regál je typ regálového systému, jehož nosná konstrukce je tvořena příhradovým uspořádáním (trojúhelníkové nebo křížové výztuhy). Toto řešení umožňuje velmi vysokou únosnost a stabilitu při relativně nízké hmotnosti konstrukce.
Příhradové regály se používají především tam, kde je požadováno:
– vysoké zatížení regálu,
– velké rozpětí polí,
– zvýšená stabilita bez masivních profilů,
– dlouhodobé statické zatížení.

Typickým využitím jsou sklady těžkého zboží, archivy, průmyslové provozy nebo speciální skladové aplikace, kde běžné rámové regály nejsou dostačující.

Příhradová konstrukce

Příhradová konstrukce je konstrukční princip, při kterém je nosná část tvořena soustavou vzájemně propojených prutů (nejčastěji v trojúhelnících). Zatížení se nepřenáší ohybem, ale tahem a tlakem v jednotlivých prvcích, což výrazně zvyšuje pevnost a efektivitu konstrukce.
V regálových systémech příhradová konstrukce:
– rovnoměrně rozkládá zatížení,
– minimalizuje průhyb,
– zvyšuje odolnost proti deformaci,
– umožňuje štíhlejší profily při zachování vysoké nosnosti.

Příhradová konstrukce se kromě regálů používá také u ocelových hal, mostních konstrukcí, plošin, patrových skladů a nosných rámů.

Paletová jednotka

Paletová jednotka je paleta včetně uloženého zboží. Při návrhu regálu je nutné znát její rozměry, hmotnost a způsob uložení.

Nosník (traverza)

Nosník je vodorovný prvek, na který se ukládají palety. Spojuje dva regálové rámy a přenáší zatížení palet. Nosníky se vyrábějí v různých délkách a únosnostech podle typu skladovaného zboží.

Pojistka nosníku

Pojistka nosníku je bezpečnostní prvek, který brání nechtěnému vysazení nosníku například při nárazu manipulační techniky. Je povinnou součástí bezpečného provozu paletových regálů.

Podpěra palet

Podpěra palet je doplňkový prvek umístěný mezi nosníky. Slouží ke zvýšení bezpečnosti při ukládání palet, zejména u nestandardních nebo poškozených palet.

Policová výplň do paletového regálu

Policová výplň umožňuje kombinovat paletové a kusové skladování. Vkládá se mezi nosníky a vytváří souvislou plochu pro ukládání menšího zboží.

Průhyb nosníku

Průhyb nosníku je povolené prohnutí nosníku při zatížení. Udává se v milimetrech a je omezen normami. Překročení průhybu může znamenat bezpečnostní riziko.

Ochrana stojin

Ochrana stojin je bezpečnostní prvek chránící regálové rámy před poškozením manipulační technikou. Používá se zejména v exponovaných místech skladu.

Norma EN 15635 (Ocelové statické skladovací systémy)

Manipulační ulička

Manipulační ulička je prostor mezi regálovými řadami určený pro pohyb manipulační techniky. Její šířka závisí na typu používaných vozíků.

Paletové regály BI-BLOC - regálový systém do skladu

Paletové REGÁLY

Průmyslové (longspan) regály

Průmyslový regál

Průmyslový regál je regálový systém navržený pro dlouhodobé zatížení, vysokou provozní zátěž a bezpečný provoz v průmyslovém prostředí. Používá se ve skladech, výrobních halách, archivech, logistických centrech a dílnách. Oproti hobby regálům splňuje přísnější požadavky na nosnost, stabilitu a bezpečnost.

Longspan regály

Longspan regály jsou typem středně těžkých zátěžových regálů. Jedná se o technicky vyvážené řešení, které kombinuje vysokou nosnost paletových a flexibilitu policových systémů. Jsou určeny pro skladování objemnějšího a těžšího kusového zboží, které nelze efektivně ukládat do běžných policových regálů, ale které zároveň nevyžaduje paletové skladování.

Typickým znakem longspan regálů je:
– velké rozpětí polí (až 2 400 mm),
– vysoká nosnost (až 800 kg na polici a 2 900 kg na regál),
– možnost flexibilní kombinace nosníků a policových výplní,
– ruční manipulace se zbožím bez nutnosti vysokozdvižné techniky.

Často se označují také jako širokorozpěťové regály (longspan) nebo zátěžové regály.

Průmyslové REGÁLY

Patrové regály

Patrový regál

Patrový regál je skladový systém, který využívá výšku prostoru vytvořením jedné nebo více pochozích úrovní nad sebou. Slouží ke zvýšení skladové kapacity bez nutnosti rozšiřování půdorysu haly.

Patrový sklad (mezanin)

Patrový sklad, často označovaný jako mezanin, je konstrukce tvořená nosnými sloupy, podlahou a přístupovými prvky. Může stát samostatně nebo být integrován do regálového systému.

Patrový sklad se schodištěm | E-regaly.cz

Patrový sklad se zasíťováním | E-regaly.cz

Patrové REGÁLY

Posuvné regály

Posuvný regál

Posuvný regál je regálový systém, ve kterém jsou jednotlivé regálové řady uloženy na pojízdných podvozcích a pohybují se po kolejích. Umožňuje mít otevřenou vždy jen jednu manipulační uličku, čímž výrazně šetří skladovou plochu.

Mobilní regál

Mobilní regál je jiné označení pro posuvný regál. Oba pojmy se používají zaměnitelně a označují regály s možností horizontálního pohybu po kolejnicích.

Podvozek

Podvozek je spodní nosná část mobilního regálu, na které je uchycena regálová konstrukce. Obsahuje pojezdová kola a přenáší zatížení regálu do kolejnic a podlahy.

Kolejnice

Kolejnice jsou ocelové profily zabudované do podlahy, po kterých se posuvné regály pohybují. Musí být přesně vyrovnané a správně ukotvené, aby byl zajištěn plynulý a bezpečný chod systému.

Pojezdové kolo

Pojezdové kolo je součást podvozku, která umožňuje pohyb regálu po kolejnici. Je navrženo pro vysoké zatížení a dlouhodobý provoz.

Manipulační ulička

Manipulační ulička je otevřený prostor mezi dvěma regálovými řadami, který vzniká odsunutím regálů. Slouží pro přístup obsluhy nebo techniky ke skladovanému materiálu.

Ruční pohon

Ruční pohon je způsob ovládání posuvného regálu pomocí kliky nebo madla. Používá se u menších a středně zatížených systémů, zejména v archivech a kancelářských provozech.

Posuvné regály na míru do archivu, skladu nebo knihovny

Posuvné (mobilní) regály na míru do archivu, skladu nebo knihovny

Podvozky s volanty pro posuvné policové regály do archivu, skladu nebo knihovny | E-regaly.cz

Posuvné REGÁLY

Konzolové regály

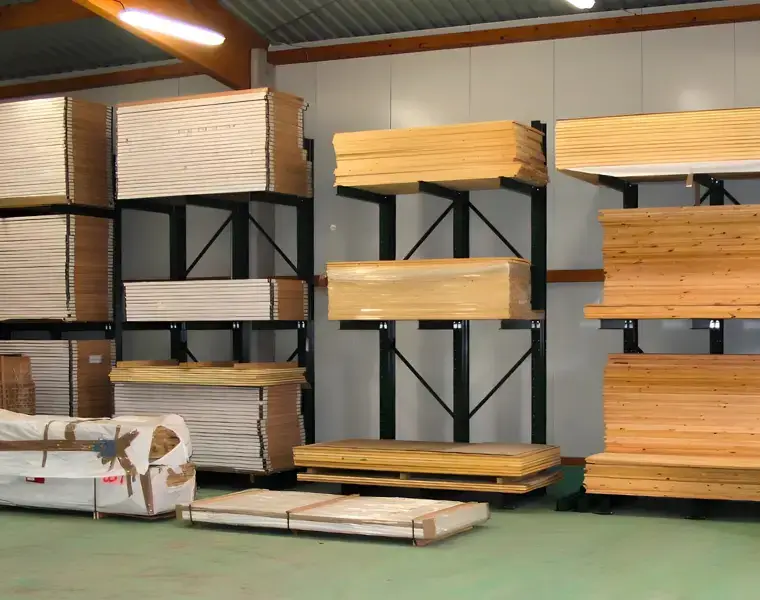

Konzolový regál (Stromečkový regál)

Regálový systém navržený speciálně pro skladování dlouhých, neskladných a těžkých předmětů, jako jsou ocelové profily, trubky, řezivo, plechy nebo plastové lišty. Na rozdíl od běžných regálů nemá přední stojiny, což umožňuje ukládání předmětů libovolné délky bez omezení šířkou pole.

Sloup (Stojina)

Hlavní svislý nosný prvek konzolového regálu. Sloupy jsou ukotveny do robustních patek a jsou v nich otvory pro uchycení vodorovných ramen. Mohou být jednostranné (regál stojí u stěny) nebo oboustranné (přístup z obou stran ve tvaru písmene „T“).

Rameno (Konzola)

Vodorovný nosný prvek, který vyčnívá ze sloupu a na který se přímo ukládá zboží. Ramena mohou být vodorovná nebo mírně skloněná nahoru (pro skladování kulatiny, aby se zabránilo odkutálení).

Nosnost ramene: Pohybuje se od 200 kg až po několik tun na jedno rameno u těžkých průmyslových řad.

Patka (Základna)

Spodní vodorovná část sloupu, která zajišťuje stabilitu celého systému. Patka je pevně ukotvena do podlahy a u mnoha systémů slouží zároveň jako nejnižší úroveň pro ukládání materiálu.

Osová vzdálenost sloupů

Vzdálenost mezi středy jednotlivých sloupů. Správná volba osové vzdálenosti je kritická, aby nedocházelo k průhybu skladovaného materiálu mezi rameny. Čím pružnější je materiál (např. tenké plasty), tím blíže u sebe musí sloupy být.
